Ponte em Aracaju avança com solução de apoio em obra de infraestrutura
Obras
Em uma das etapas da execução, a projeção das aduelas ultrapassava a área disponível sobre os blocos, criando um desafio para a instalação do cimbramento. A solução passou pela ampliação da área de apoio e pelo desenvolvimento de uma configuração adequada às condições da obra.
Grandes obras de infraestrutura apresentam desafios que mudam conforme a execução avança.
Em uma ponte em construção em Aracaju, Sergipe, atendida pela ROHR para o Consórcio Construtor Ponte Aracaju, uma dessas situações surgiu durante a etapa das aduelas de disparo.
A projeção da estrutura ultrapassava significativamente as dimensões dos blocos existentes. Na prática, a área disponível não era suficiente para receber diretamente o sistema de cimbramento necessário à execução.
Antes de instalar o escoramento, portanto, era preciso resolver uma questão essencial: criar uma área de apoio além dos limites existentes.
Foi a partir desse desafio que a engenharia ROHR desenvolveu uma solução específica para as condições encontradas na obra.
O desafio: criar apoio além dos limites dos blocos

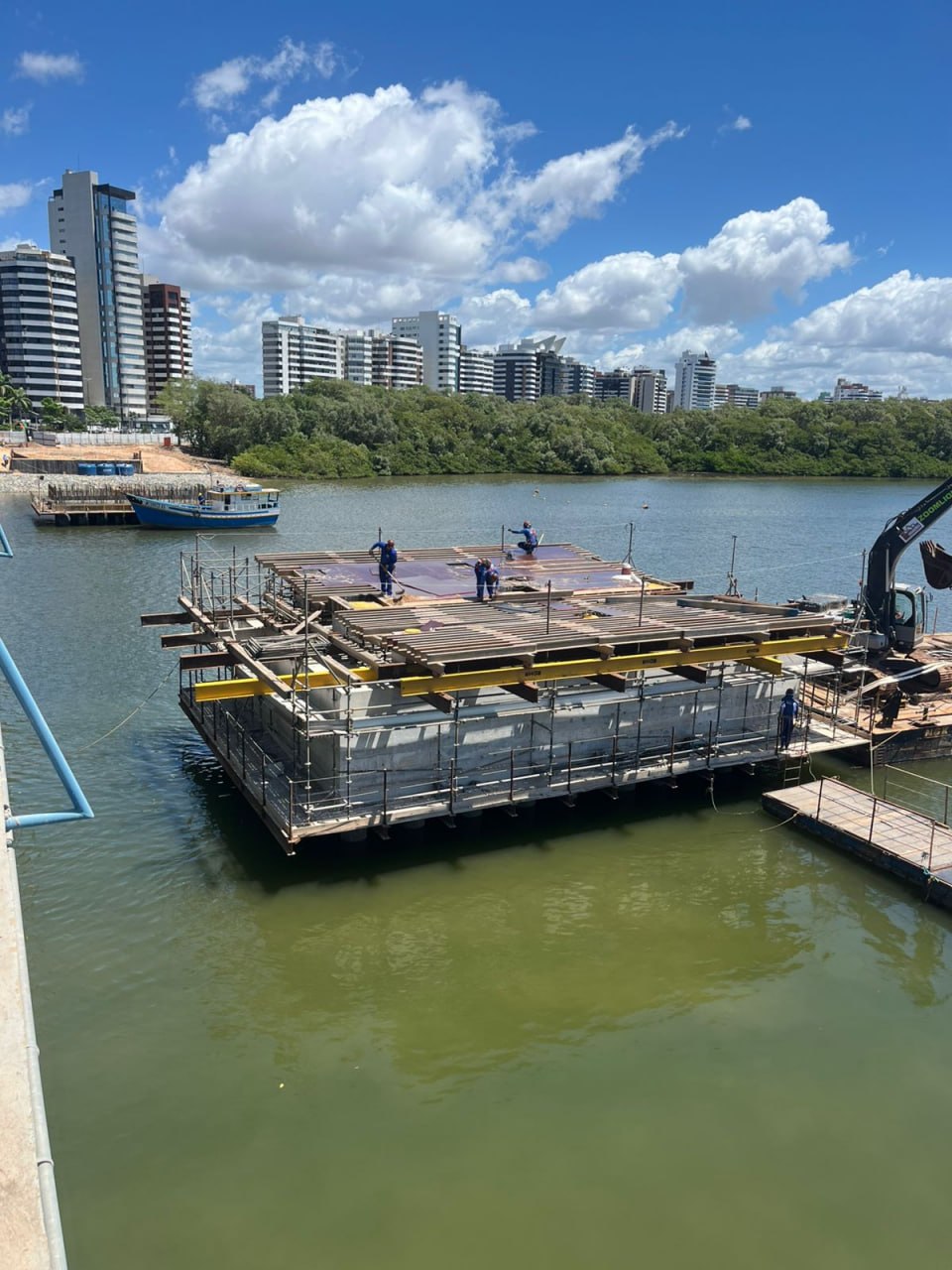

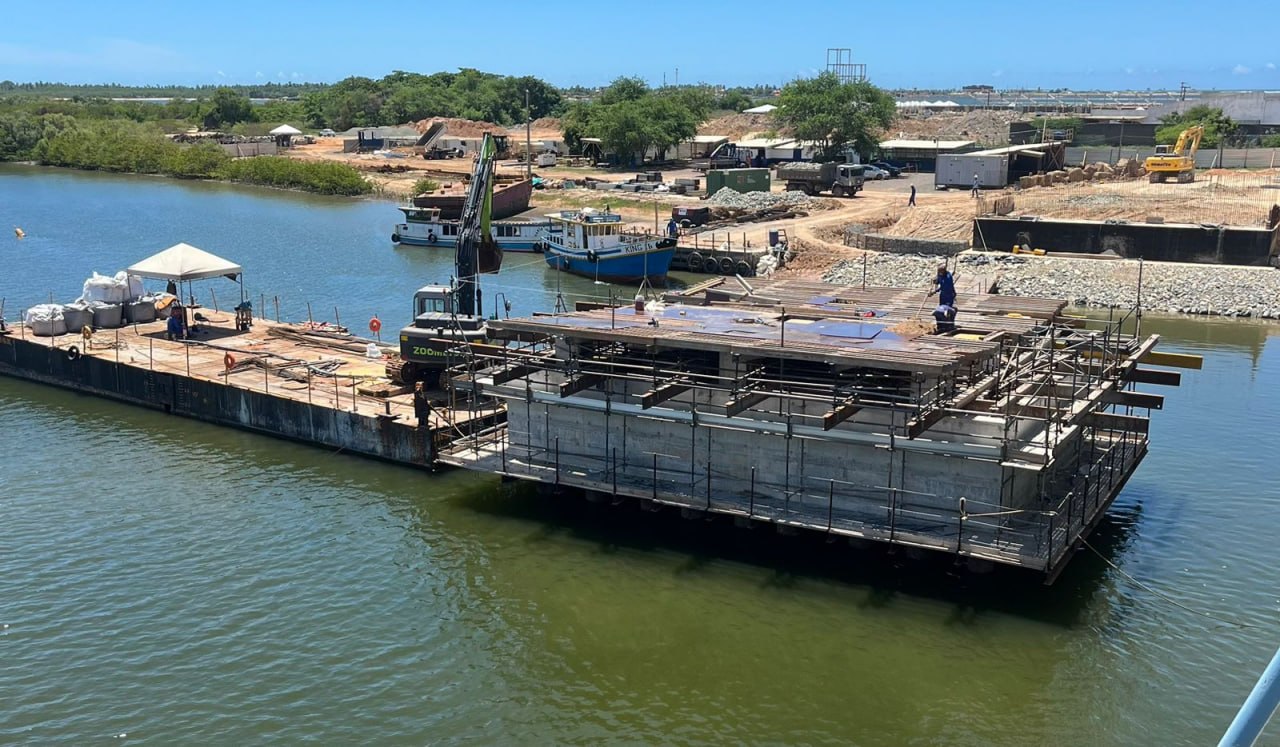

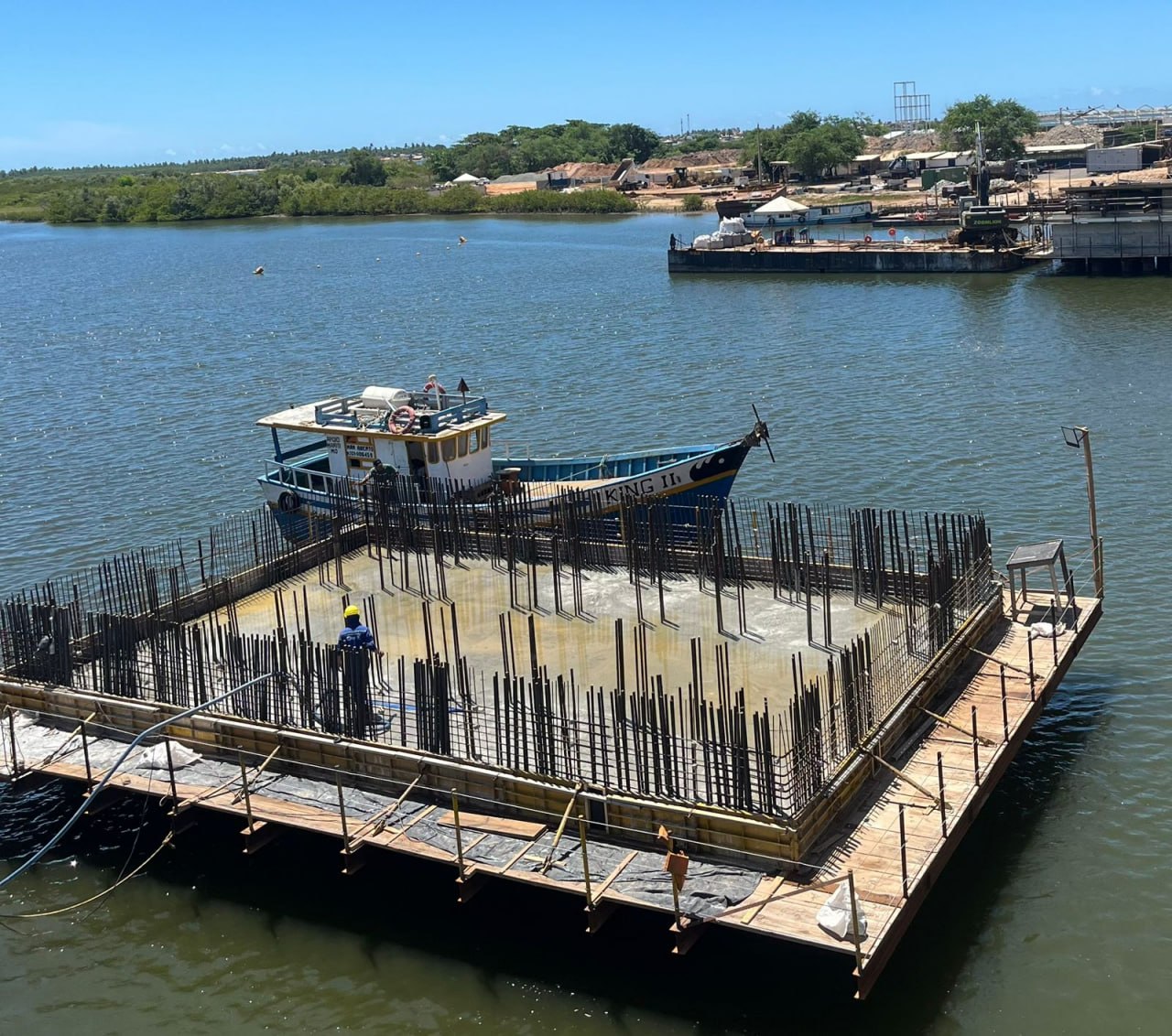

A participação da ROHR começou em uma etapa anterior, durante a execução dos blocos sobre o rio.
Nesse momento, foram fornecidas fôrmas HF, enquanto a estrutura de apoio adotada pelo cliente utilizava consoles metálicos e perfis soldados.
Com o avanço da obra para as aduelas de disparo, surgiu uma nova condição.
A projeção das aduelas ultrapassava a área existente sobre os blocos, o que impedia que o sistema de cimbramento fosse instalado diretamente sobre a estrutura disponível.
Era necessário ampliar essa região de apoio para criar as condições adequadas à montagem do escoramento.
O desafio, portanto, não estava apenas em sustentar a estrutura.
Era preciso primeiro viabilizar o espaço necessário para que essa sustentação pudesse acontecer.

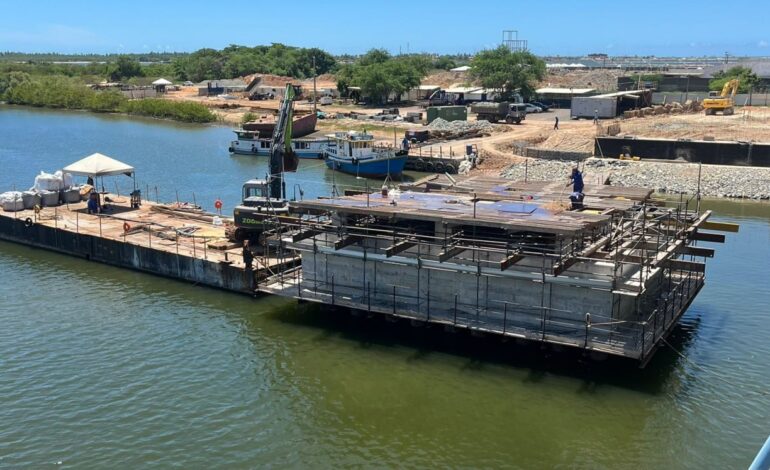

A solução: ampliar a área antes de montar o cimbramento

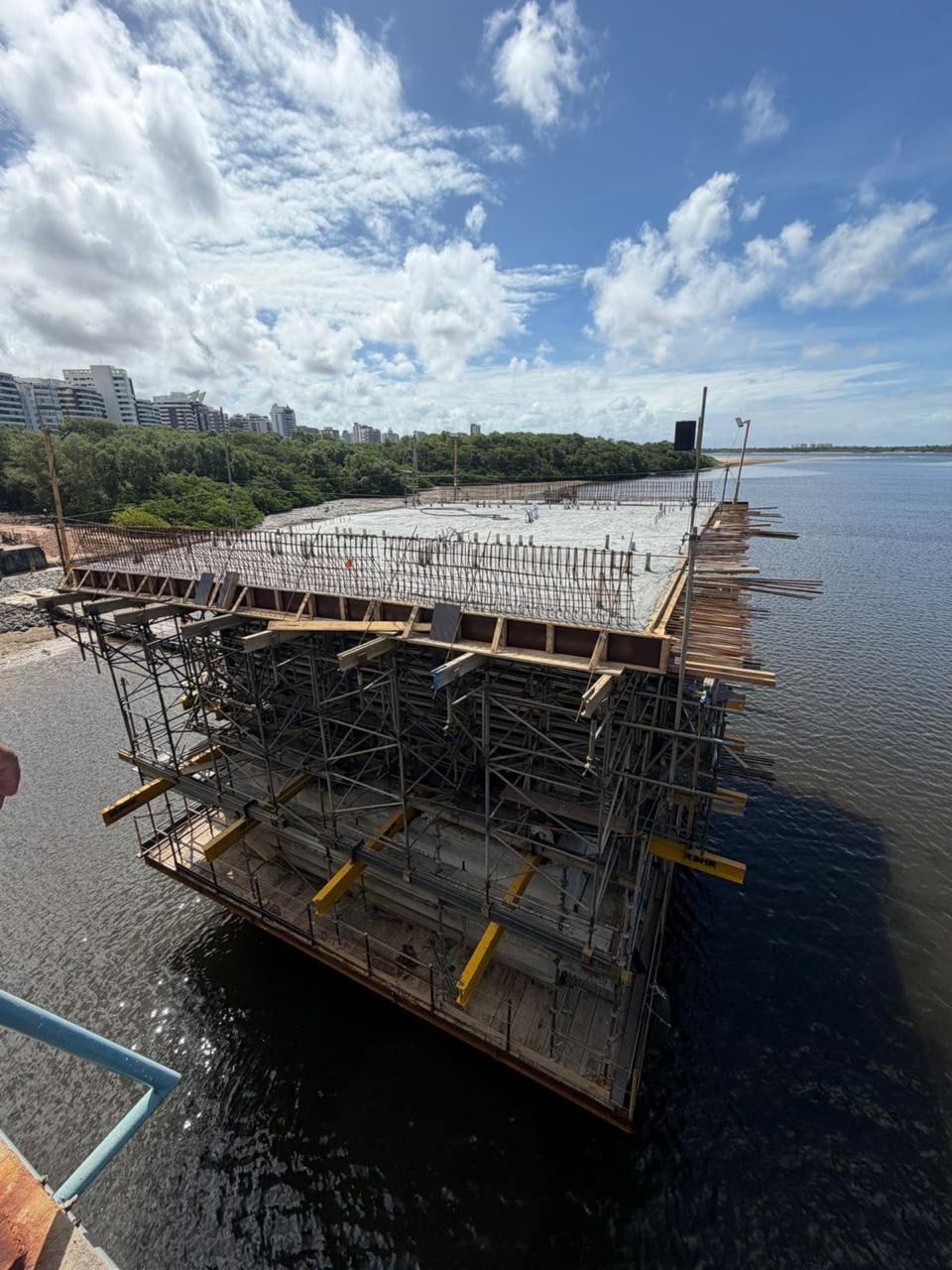

Para atender a essa condição, a solução utilizou perfis metálicos W310, fornecidos pela ROHR em regime de locação.
Com comprimentos entre 3,5 e 12 metros, os perfis foram posicionados de forma a ampliar a área disponível e criar a projeção necessária para receber o sistema de cimbramento.

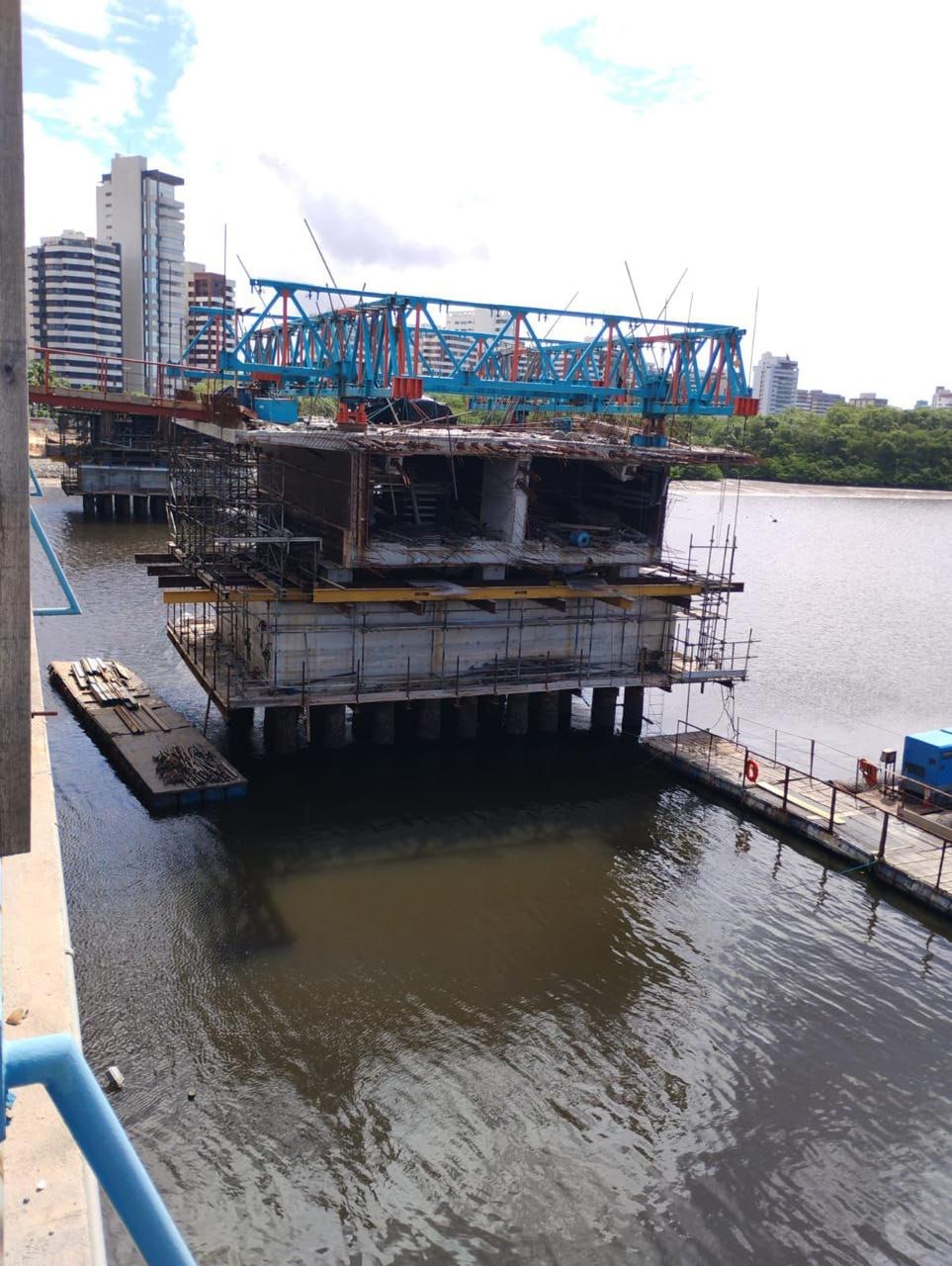

A partir dessa nova configuração, foi instalado o escoramento com Torres ETEM e vigas de alumínio, formando o sistema necessário para atender às condições daquela etapa da obra.
Entre os equipamentos e sistemas ROHR utilizados ao longo do projeto estão:
- Fôrmas HF, aplicadas nos blocos sobre o rio;
- Torres ETEM, utilizadas no escoramento;
- Vigas de alumínio, integradas ao sistema de cimbramento;
- Perfis metálicos W310, com comprimentos entre 3,5 e 12 metros;
- Andaime Kibloc multidirecional de aço;
- Fôrmas para as paredes das aduelas de disparo.
Mais do que combinar equipamentos, a solução precisava considerar o comportamento de todo o conjunto diante das condições específicas da estrutura.
Quem vive a obra, conta: a visão do cliente
Para o Consórcio Construtor Ponte Aracaju, a integração entre as equipes foi um dos diferenciais ao longo da execução.
“Na obra de Duplicação da Ponte Godofredo Diniz, utilizamos equipamentos ROHR desde os blocos de fundação, com formas metálicas, até a mesoestrutura e a superestrutura, executada pelo método de balanços sucessivos, com o uso de escoramentos e vigas metálicas ROHR.
Ao longo de todo o processo, contamos com projetos de qualidade, desenvolvidos em conjunto com a equipe da obra, buscando sempre as melhores soluções para atender às necessidades do empreendimento.
Destaco como diferencial a excelente interação com o Eng. Lucas, que sempre esteve disponível para discutir os desafios, esclarecer dúvidas e solucionar as dificuldades encontradas, atuando de forma colaborativa e buscando as melhores soluções para a obra.”
Hercules Cavagna
Gerente de Produção
Consórcio Construtor Ponte Aracaju
Engenharia aplicada a uma condição fora do convencional
A necessidade de posicionar o sistema além da área originalmente disponível trouxe uma condição particular para o projeto de escoramento.
A solução passou por um estudo técnico com participação da engenharia corporativa da ROHR, considerando os esforços envolvidos, as condições de apoio e a interação entre os diferentes equipamentos utilizados.
A presença de componentes em aço e alumínio também precisava ser considerada na composição do sistema.
Nesse cenário, os perfis W310 passaram a exercer uma função fundamental: criar a área adicional necessária para receber o cimbramento.
A solução permitiu adaptar o sistema à geometria encontrada na obra e criar uma configuração compatível com aquela etapa da execução.
Diferentes etapas, diferentes soluções
A atuação da ROHR acompanha momentos distintos da construção da ponte.
Na primeira etapa, o fornecimento esteve relacionado às fôrmas HF utilizadas nos blocos sobre o rio.
Posteriormente, com o avanço da estrutura, a atuação passou a envolver o escoramento das aduelas, as fôrmas das paredes e a criação da área adicional necessária para o apoio do cimbramento.

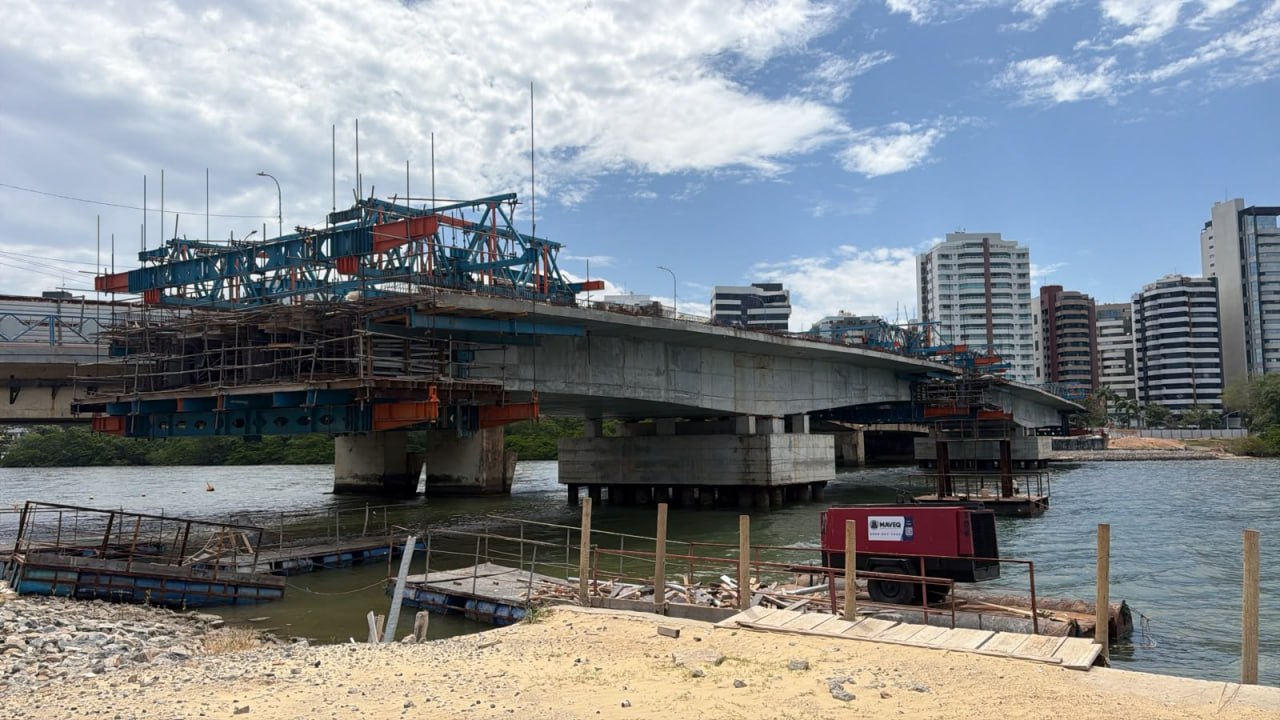

A ponte utiliza o método construtivo de balanço sucessivo, cuja execução é realizada por outra empresa.
A atuação da ROHR está concentrada nas soluções de Engenharia de Construção e Acesso necessárias às etapas atendidas, desenvolvendo sistemas capazes de se integrar às condições e ao método executivo adotado na obra.
Essa capacidade de adaptação é especialmente importante em projetos de infraestrutura, nos quais geometria, cargas e condições de execução podem mudar significativamente de uma etapa para outra.
Engenharia próxima ao canteiro
A solução técnica também foi acompanhada por uma atuação próxima ao cliente.
Mesmo com a obra localizada a aproximadamente 300 quilômetros da filial responsável pelo atendimento, foram realizadas visitas comerciais e técnicas durante a execução.
Essa proximidade esteve presente desde o fornecimento inicial das fôrmas dos blocos e contribuiu para a continuidade da parceria nas etapas seguintes.
As visitas ao canteiro também permitiram acompanhar as condições reais da obra, identificar interferências e aproximar as decisões de engenharia das necessidades encontradas em campo.
Para o cliente, esse acompanhamento contribuiu para a qualidade, a segurança e a evolução dos serviços realizados.
Experiência que se transforma em conhecimento
Obras com características técnicas específicas também ampliam o repertório das equipes envolvidas.
Cada condição encontrada no canteiro contribui para ampliar a experiência técnica e a capacidade de desenvolver soluções para desafios semelhantes em novos projetos.
É conhecimento construído na prática e incorporado à engenharia aplicada às próximas obras.
Detalhes técnicos da obra
Torres ETEM
Vigas de alumínio
Perfis metálicos W310
Andaime Kibloc multidirecional de aço
Fôrmas para paredes das aduelas
